摘要：摘要：为解决传统压水堆辐照监督理论计算中多次物理建模、粒子输运计算及效率低的问题，基于蒙特卡罗(MC)方法与离散纵标(SN)方法耦合的正向权重一致共轭驱动重要性抽样(FW-CADIS)方法，建
摘要：为解决传统压水堆辐照监督理论计算中多次物理建模、粒子输运计算及效率低的问题，基于蒙特卡罗(MC)方法与离散纵标(SN)方法耦合的正向权重一致共轭驱动重要性抽样(FW-CADIS)方法，建立压力容器辐照监督管中子注量计算的加速方法。在某CPR1000机组中开展计算精度和速度的影响因素研究，验证该方法在不同堆芯参数下的适用性并给出SN输运模拟参数建议值;通过该机组验证与确认，结果表明：与直接MC方法相比，中子注量率计算的品质因子(FOM)提高约95~181倍;中子注量计算结果与实测值的相对偏差不超过8%。该方法可显著提高计算效率，同时满足工程应用的精度要求。
关键词：中子注量;辐照监督;压水堆;正向权重一致共轭驱动重要性抽样(FW-CADIS);蒙特卡罗(MC)
论文《压水堆辐照监督理论计算的加速方法及验证》发表在《核动力工程》，版权归《核动力工程》所有。本文来自网络平台，仅供参考。
1 引言
压水堆运行过程中，反应堆压力容器(RPV)长期受中子辐照会产生辐照损伤，影响结构完整性和使用寿命[1-2]。辐照监督作为评估压力容器辐照损伤的关键手段，通过在压力容器内壁布置辐照监督管，监测中子注量并推断压力容器的实际辐照水平，为设备寿命评估提供依据[3-4]。
传统辐照监督理论计算主要依赖蒙特卡罗(MC)粒子输运方法，需对每根监督管在每个燃料循环的辐照情况单独建模计算，存在多次物理建模、粒子输运计算量大、计算效率低等问题[5-6]。离散纵标(SN)方法计算速度快、易收敛，但精度相对较低[7-8]。正向权重一致共轭驱动重要性抽样(FW-CADIS)方法通过耦合MC与SN方法，利用SN方法快速获取减方差参数，可显著降低MC计算的统计方差，提高收敛速度[9-10]。
本文基于FW-CADIS方法，结合堆芯核设计程序PCM、SN程序JSNT和MC程序JMCT，建立压水堆辐照监督理论计算的加速方法，通过CPR1000机组验证其准确性和高效性，为工程应用提供技术支撑。
2 理论基础与实现过程
2.1 FW-CADIS方法原理
FW-CADIS方法核心是通过SN方法计算正向和共轭中子注量率分布，生成MC计算所需的减方差参数(源偏倚因子、权窗因子)，从而加速MC计算收敛，具体步骤如下：
1. SN正向输运计算：建立SN物理模型，开展正向中子输运计算，获取粗略的正向中子注量率分布(phi(r, E, Omega))，并根据式(4)确定共轭源分布(q^+(r, E, Omega))：
[q^{+}(r, E, Omega)=frac{sigma(r, E, Omega)}{iint phi(r, E, Omega) sigma(r, E, Omega) d E d Omega} ag{4}]
式中，(sigma(r, E, Omega))为截面分布。
2. SN共轭输运计算：基于共轭源分布(q^+(r, E, Omega))开展SN共轭输运计算，获得共轭中子注量率分布(phi^+(r, E, Omega))，并通过式(5)、(6)计算源偏倚因子(hat{q}(r, E, Omega))和权窗因子(w(r, E, Omega))：
[hat{q}(r, E, Omega)=frac{phi^{+}(r, E, Omega) q(r, E, Omega)}{iiint phi^{+}(r, E, Omega) q(r, E, Omega) d r d E d Omega} ag{5}]
[w(r, E, Omega)=frac{iiint phi^{+}(r, E, Omega) q(r, E, Omega) d r d E d Omega}{phi^{+}(r, E, Omega)} ag{6}]
式中，(q(r, E, Omega))为原始源分布。
3. MC正向输运计算：将减方差参数代入MC物理模型，开展正向中子输运计算，实现结果快速收敛。
2.2 辐照监督计算理论基础
压力容器辐照监督计算属于纯外源问题，通过堆芯功率分布构造源分布，采用MC程序固定源模式计算辐照监督管和压力容器的中子注量率分布，结合运行历史得到累积中子注量，具体计算过程如下：
1. 累积中子注量计算：
[Psi_{calc}=int phi_{calc}left(t_{i}
ight) d t_{i} ag{7}]
式中，(Psi_{calc})为累积中子注量理论计算值，(phi_{calc}(t_i))为第(i)个燃料循环的中子注量率计算值，(t_i)为第(i)个燃料循环的辐照时间。
2. 超前因子计算：
[L=frac{Psi_{ISC, calc}}{Psi_{RPV, calc}} ag{8}]
式中，(L)为超前因子，(Psi_{ISC, calc})、(Psi_{RPV, calc})分别为辐照监督管和压力容器的累积中子注量理论计算值。
3. 压力容器实际中子注量推断：
[Psi_{RPV, mes}=frac{Psi_{ISC, mes}}{L} ag{9}]
式中，(Psi_{ISC, mes})为辐照监督管累积中子注量实测值，(Psi_{RPV, mes})为压力容器累积中子注量实际值。
工程中需计算能量大于0.1 MeV和1 MeV的中子注量，用于辐照损伤评估。
2.3 加速计算方法实现过程

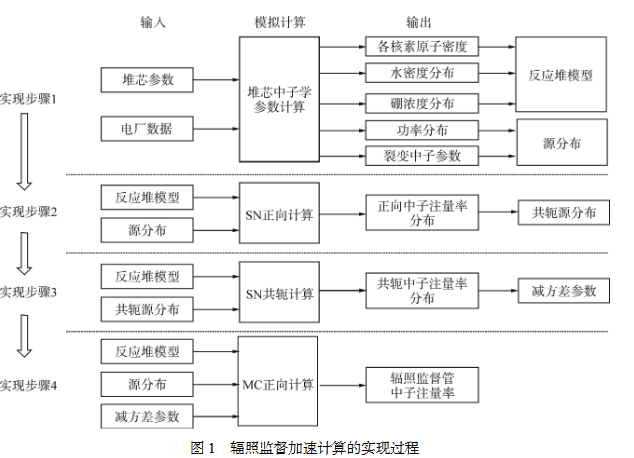

基于FW-CADIS的辐照监督加速计算流程分为4个步骤，如图1所示：
[图1 加速计算方法实现流程]
1. 堆芯中子学参数计算及物理建模：基于堆芯参数和实测通量图数据，使用PCM程序进行燃耗-输运耦合计算，得到各循环不同燃耗下的原子密度、水密度、硼浓度、功率分布及裂变中子参数，用于构建粒子输运模拟的物理模型和源分布(空间分布、能谱)。
2. SN正向计算：建立通用SN几何模型(无需精细建模，采用典型几何参数)，堆芯物理参数采用循环燃耗加权平均值替代，具体加权公式如下：
[M=frac{sum_{i}left(t_{i} × frac{sum_{j} B_{i j} m_{i, j}}{sum_{j} B_{i j}}
ight)}{sum_{i} t_{i}} ag{10}]
式中，(M)为加权平均参数，(t_i)为第(i)个循环的辐照时间，(B_{ij})为第(i)个循环第(j)个燃耗步的燃耗深度，(m_{i,j})为第(i)个循环第(j)个燃耗步的参数值。
3. SN共轭计算：基于SN正向计算结果，构造共轭源分布，开展SN共轭输运计算，生成MC计算所需的减方差参数。
4. MC正向计算：将减方差参数代入MC模型，开展正向中子输运计算，得到辐照监督管中子注量率分布。
3 辐照监督加速计算与验证
3.1 反应堆模型
基于某CPR1000机组的真实堆芯物理参数、几何参数和材料参数，使用JSNT/JMCT程序建立1/4堆芯粒子输运物理模型(选取含2根辐照监督管的象限)，反应堆径向部件从内到外依次为燃料组件、围板、吊篮、热屏、辐照监督管、压力容器、保温层。堆芯燃料组件为AFA3G型(共157个)，采用均匀化模型;辐照监督管采用精细化建模，包含包容器、壳体、底架、力学性能试样及上中下三个中子探测器。
[图2 CPR1000的计算模型剖面图]
(a)X-Y平面剖面图;(b)X-Z平面剖面图
3.2 影响因素分析
3.2.1 堆芯物理参数影响分析
选取水密度、燃耗分布、功率分布、能谱、硼浓度等典型堆芯物理参数，开展敏感性分析，比较加速方法与直接MC方法的中子注量率计算结果，如表1所示。结果表明：在典型堆芯参数变化范围内，两种方法的计算偏差均在3倍统计误差(3σ)以内，证明加速方法在不同堆芯状态下具有准确性和无偏性。
表1 堆芯参数敏感性分析
| 参数类型 | 变化类型 | 统计误差/% | | 计算偏差/% |
| | | 加速方法 | 直接MC方法 | |
| 水密度变化 | -0.2 g/cm³ | 0.52 | 1.04 | 0.53 |
| | -0.1 g/cm³ | 0.57 | 1.16 | -0.56 |
| | 0 g/cm³ | 0.62 | 1.30 | -0.87 |
| | 0.1 g/cm³ | 0.69 | 1.43 | 0.01 |
| | 0.2 g/cm³ | 0.74 | 1.56 | 1.05 |
| 燃耗分布 | 第1循环 | 0.63 | 1.35 | 1.18 |
| | 第2循环 | 0.63 | 1.36 | 1.90 |
| | 第3循环 | 0.62 | 1.35 | 2.33 |
| | 第4循环 | 0.62 | 1.35 | 2.54 |
| 功率分布 | 第1循环 | 0.62 | 1.30 | -0.87 |
| | 第2循环 | 0.64 | 1.33 | -1.95 |
| | 第3循环 | 0.63 | 1.29 | 0.32 |
| | 第4循环 | 0.63 | 1.30 | -0.48 |
| 能谱 | 第1循环 | 0.62 | 1.30 | -0.87 |
| | 第2循环 | 0.62 | 1.31 | 0.19 |
| | 第3循环 | 0.62 | 1.29 | -1.23 |
| | 第4循环 | 0.62 | 1.28 | -1.46 |
| | 瓦特谱 | 0.63 | 1.31 | -0.60 |
| 硼浓度变化 | -200 ppm | 0.62 | 1.30 | 1.80 |
| | -100 ppm | 0.62 | 1.30 | 0.10 |
| | 0 ppm | 0.62 | 1.30 | -0.72 |
| | 100 ppm | 0.62 | 1.29 | 0.21 |
| | 200 ppm | 0.62 | 1.30 | 0.83 |
(注：1 ppm=10⁻⁶)
3.2.2 SN模拟参数影响分析
SN模拟的离散角度和空间离散尺寸直接影响减方差参数质量，进而影响MC计算效果：
1. 离散角度影响：选取S2、S4、S8、S16四种离散角度，空间离散尺寸均为2 cm，分析对MC收敛速度和计算结果的影响(表2)。结果表明：不同离散角度下，中子注量率偏差均在3σ以内;离散角度对SN计算时间影响显著，S2离散角度的SN计算时间仅148 s，建议优先选择S2~S4离散角度以节约计算时间。
表2 不同角度离散数对计算结果的影响
| 角度离散数 | SN计算时间/s | 模拟粒子数为10⁵ | | 模拟粒子数为10⁷ | |
| | | 统计误差/% | 中子注量率偏差/% | 统计误差/% | 中子注量率偏差/% |
| S2 | 148 | 4.76 | 0.08 | 0.68 | 0.49 |
| S4 | 279 | 4.49 | 0.51 | 0.64 | -0.11 |
| S8 | 718 | 4.14 | -5.56 | 0.62 | 0.06 |
| S16 | 2378 | 4.23 | -3.89 | 0.63 | -0.84 |
2. 空间离散尺寸影响：选取2、3、5、10、15、20 cm六种空间离散尺寸，角度离散数为S16，分析对MC收敛速度和计算结果的影响(表3)。结果表明：空间离散尺寸越小，MC收敛速度越快，但SN计算时间越长;空间离散尺寸过大(如20 cm)会导致减方差效果下降;建议选择5~10 cm的空间离散尺寸，兼顾SN计算效率和MC收敛速度。
表3 不同空间离散尺寸对计算结果的影响
| 空间离散尺寸/cm | 总网格数 | SN计算时间/s | 统计误差/% | 中子注量率偏差/% |
| 2 | 4.0×10⁶ | 19789 | 0.60 | 0.38 |
| 3 | 1.2×10⁶ | 7894 | 0.62 | -0.34 |
| 5 | 2.2×10⁵ | 2378 | 0.63 | -0.84 |
| 10 | 2.8×10⁴ | 2407 | 0.81 | 0.04 |
| 15 | 1.2×10⁴ | 2388 | 1.17 | -2.21 |
| 20 | 3.5×10³ | 2841 | 3.87 | -3.09 |
3.3 验证与确认
在CPR1000机组中开展加速方法的验证与确认，对比加速方法与直接MC方法的计算效率和精度：
1. 计算效率对比：直接MC方法模拟粒子数为10⁹，CPU核数80个;加速方法中MC模拟粒子数为10⁷，SN计算角度离散数S4、空间离散尺寸5 cm。结果表明(表4)：加速方法的FOM提高95~181倍，统计误差均低于1%，满足工程要求(统计误差<5%);直接MC方法需约1 h收敛至统计误差5%，而加速方法仅需30 s以内(图5)。
表4 两种方法快中子注量理论计算值的对比
| 燃料循环 | 模拟方法 | 统计误差/% | 计算时间/h | FOM | 计算偏差/% | FOM比值 |
| 第1循环 | 直接MC方法 | 0.47 | 94.16 | 6.06 | 0.63 | 150 |
| | 加速方法 | 0.60 | 0.38 | 907.68 | - | - |
| 第2循环 | 直接MC方法 | 0.34 | 133.86 | 8.27 | 1.28 | 113 |
| | 加速方法 | 0.60 | 0.37 | 935.59 | - | - |
| 第3循环 | 直接MC方法 | 0.33 | 229.45 | 5.16 | 0.30 | 181 |
| | 加速方法 | 0.60 | 0.37 | 932.42 | - | - |
| 第4循环 | 直接MC方法 | 0.46 | 67.20 | 8.72 | 0.90 | 95 |
| | 加速方法 | 0.60 | 0.43 | 826.38 | - | - |
[图5 直接MC方法与加速方法的收敛速度对比]
2. 计算精度对比：将累积中子注量理论计算值与实测值对比(表5)，加速方法的计算偏差不超过8%，符合工程级精度要求。
表5 累积中子注量理论计算值与实测值的对比
| 探测器位置 | 能量范围 | 计算值与实测值偏差/% | |
| | | 直接MC方法 | 加速方法 |
| 上 | E>1.0 MeV | 6 | 5 |
| | E>0.1 MeV | 2 | 1 |
| 中 | E>1.0 MeV | 6 | 8 |
| | E>0.1 MeV | 3 | 4 |
| 下 | E>1.0 MeV | 8 | 6 |
| | E>0.1 MeV | 7 | 7 |
4 结论
本文基于FW-CADIS方法，耦合MC与SN方法，建立了压水堆辐照监督理论计算的加速方法，通过CPR1000机组验证得到以下结论：
1. 加速方法的减方差参数在不同堆芯物理参数(水密度、燃耗分布、功率分布等)下具有广泛适用性，无需重复SN建模和减方差参数计算，可直接用于不同堆芯状态的MC加速计算。
2. 给出SN模拟参数建议值：角度离散数选取S2~S4，空间离散尺寸选取5~10 cm，兼顾计算效率和精度。
3. 与直接MC方法相比，加速方法的FOM提高95~181倍，计算时间显著缩短;中子注量计算结果与实测值偏差不超过8%，满足工程应用精度要求。
该方法可有效解决传统辐照监督计算效率低的问题，尤其适用于多循环、多迭代设计场景，为压水堆辐照监督理论计算提供高效可行的技术方案。
参考文献
[1] 能源行业核电标准化技术委员会. 轻水冷却反应堆压力容器辐照监督：NB/T 20220-2013[S]. 北京：核工业标准化研究所，2013：1-25.
[2] 张斌，郑君萧，李晓静，等. 反应堆压力容器快中子注量计算不确定性分析[J]. 核技术，2018，41(2)：020605.
[3] 许怀金. RPV快中子注量率计算评估方法研究[D]. 北京：华北电力大学(北京)，2022.
[4] 郑君萧. 基于SN方法的反应堆压力容器快中子注量率计算方法研究[D]. 北京：华北电力大学(北京)，2017.
[5] 夏春梅，梅其良，丁谦学，等. DORT程序进行RPV中子注量率计算的可靠性验证[J]. 核科学与工程，2016，36(3)：329-334.
[6] VASILIEV A, FERROUKHI H, ZIMMERMANN M A, et al. Development of a CASMO-4/SIMULATE3/MCNPX calculation scheme for PWR fast neutron fluence analysis and validation against RPV scraping test data[J]. Annals of Nuclear Energy, 2007, 34(8)：615-627.
[7] 靳忠敏，陈义学，石生春，等. 基于MCNP的压力容器快中子注量率计算参数敏感性分析[J]. 原子能科学技术，2011，45(2)：195-199.
[8] 石秀安，苏耿华，包鹏飞. 压水堆辐照监督管中子注量计算方法改进研究[J]. 核科学与工程，2018，38(4)：585-589.
[9] 邓理邻，吕焕文，谭怡，等. 辐照监督管中子注量率精细化模型计算方法研究[J]. 核动力工程，2013，34(S1)：84-86.
[10] 刘巧凤，韩静茹. CAP1400反应堆压力容器快中子注量独立审核计算[J]. 中国核电，2018，11(4)：462-465.
[11] TIEP N H, HOANG S M T, HARTANTO D, et al. Investigation of the VVER-1000 reactor pressure vessel neutron fluence and displacement per atom using MCNP6[J]. Radiation Physics and Chemistry, 2020, 177：109141.
[12] NGUYEN H T, NHU V H P, NGUYEN M T. Calculation of neutron and gamma fluences on VVER reactor pressure vessel[J]. Nuclear Science and Technology, 2016, 6(4)：18-25.
[13] ARDEKANI S F G, HADAD K. Monte Carlo evaluation of neutron irradiation damage to the VVER1000 RPV[J]. Nuclear Energy and Technology, 2017, 3(2)：73-80.
[14] 李刚，张宝印，邓力，等. 蒙特卡罗粒子输运程序JMCT研制[J]. 强激光与粒子束，2013，25(1)：158-162.
[15] 邓力，李刚，张宝印，等. JMCT蒙特卡罗中子-光子输运程序全堆芯pin-by-pin模型的模拟[J]. 原子能科学技术，2014，48(6)：1061-1066.
[16] 邓力，李瑞，丁谦学，等. 基于JMCT秦山核电厂一期反应堆屏蔽计算与分析[J]. 核动力工程，2021，42(2)：173-179.
[17] 李刚，邓力，张宝印，等. BEAVRS基准模型热零功率状态的JMCT分析[J]. 物理学报，2016，65(5)：052801.
[18] 刘雄国，邓力，胡泽华，等. 基于VENUS-Ⅲ国际基准模型的JMCT程序验证[J]. 计算物理，2016，33(5)：570-580.
[19] 杨超，程汤培，邓力，等. 三维并行程序JSNT对HBR-2装置的屏蔽计算与分析[J]. 原子能科学技术，2019，53(2)：250-255.
[20] 张广春，程汤培，邓力，等. 基于JSNT程序的压水堆屏蔽计算[J]. 强激光与粒子束，2017，29(3)：036020.
[21] 史涛. 蒙特卡罗粒子输运问题中的减方差方法研究[D]. 绵阳：中国工程物理研究院，2018.
[22] 王超，邓力. 基于MCNP多群伴随计算与正算分析的比较[J]. 原子核物理评论，2012，29(4)：388-394.
[23] WAGNER C J, PEPLOW E D, MOSHER W S. FW-CADIS method for global and regional variance reduction of Monte Carlo radiation transport calculations[J]. Nuclear Science and Engineering, 2014, 176(1)：37-57.
